De doorsnede komt in beeld
Het resultaat bevat meer dan één stroomsnelheid: het laat de verdeling over breedte en diepte zien.
← MeetmethodenRIVERSURVEYOR RS5 · OPEN WATER
De stroming over de hele watergang meten
De RiverSurveyor RS5 is een compacte ADCP voor debietmetingen in open water. Door het instrument langs een dwarsraai te bewegen, ontstaat een beeld van waterdiepte en stroomsnelheid over de doorsnede.
HOE HET WERKT
Een profiel, geen enkel meetpunt
ADCP staat voor Acoustic Doppler Current Profiler. Het instrument zendt geluidspulsen uit en gebruikt de Dopplerverschuiving van teruggekaatste signalen om de stroomsnelheid op meerdere diepten te bepalen. Tegelijk wordt de doorsnede van de watergang vastgelegd. De software berekent uit snelheid en oppervlak het debiet van de dwarsraai.
Ik leg meerdere meetgangen af, kijk of de uitkomsten onderling overeenkomen en beoordeel de omstandigheden tijdens de meting. Met mijn zelfgebouwde geleidesysteem kan ik de RS5 langs een vaste route sturen. Dat is vooral praktisch op locaties waar een vrije oversteek met een boot lastig is.
STERKE PUNTEN
Waarom deze methode werkt
Geschikt voor wisselende situaties
Bij verschillende klepstanden, pompstanden of waterstanden kun je nieuwe dwarsraaien meten en de resultaten vergelijken.
Controleerbare meetgangen
Door de route en meerdere herhalingen vast te leggen worden afwijkende passages en veranderingen in de stroming zichtbaar.
GRENZEN VAN ADCP
Niet ieder deel is rechtstreeks meetbaar
Direct onder het instrument, langs oevers en vlak bij de bodem blijven zones die de ADCP niet rechtstreeks bemonstert. Die delen worden geschat. De grootte en invloed daarvan hangen af van de locatie en de gekozen meetraai.
Ook turbulentie, luchtbellen, begroeiing, ondiepten, sterke snelheidsverschillen en een bewegende bodem kunnen de meting bemoeilijken. Vooraf kies ik daarom een geschikte raai; achteraf beoordeel ik de meetkwaliteit, herhaalbaarheid en eventuele correcties. Bij een zeer kleine, ondiepe of slecht bereikbare doorsnede kan een andere methode beter passen.

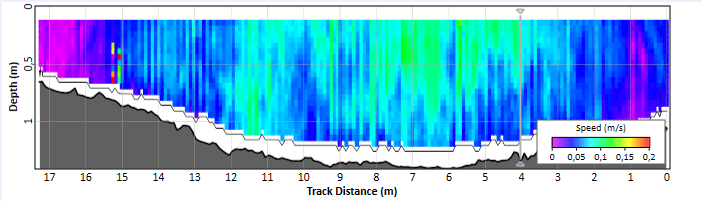

Stroming en diepte in één doorsnede
Deze voorbeeldplot toont de gemeten stroomsnelheid met kleur over de breedte en diepte van een watergang. De donkere vorm onderaan geeft het bodemprofiel weer. Zo wordt zichtbaar waar het water sneller en langzamer stroomt.
Metingen aan inlaten en gemalen
De RS5 is onder meer gebruikt om bestaande flowmetingen bij inlaten en gemalen te controleren en het debiet bij verschillende bedrijfsstanden te vergelijken. In een projectpagina staan anoniem gemaakte voorbeeldgrafieken van zulke meetreeksen.
Bekijk de meetvoorbeelden ↗
