Capaciteitsmetingen bij inlaten en gemalen

Meten onder verschillende bedrijfscondities

Veldwerk en meetapparatuur bij dit type project

PROJECT IN BEELD

RiverSurveyor RS5 in een open watergang, met een geleidesysteem voor gecontroleerde metingen.

De vraag

Meten onder verschillende bedrijfscondities.

De aanpak

Voor drie locaties, Snelle Sluis, gemaal Schilthuis en de Leuvekolk, zijn debieten bepaald om bestaande flowmetingen te controleren. Bij de inlaten zijn verschillende klepstanden en waterstanden meegenomen; bij het gemaal zijn pompstanden en combinaties van pompen onderzocht.

Wat het oplevert

De metingen leveren een onafhankelijke vergelijking met de bestaande flowmeters. De rapportages onderzoeken daarnaast de relatie tussen onder meer waterstand, bediening en debiet.

Resultaten in beeld

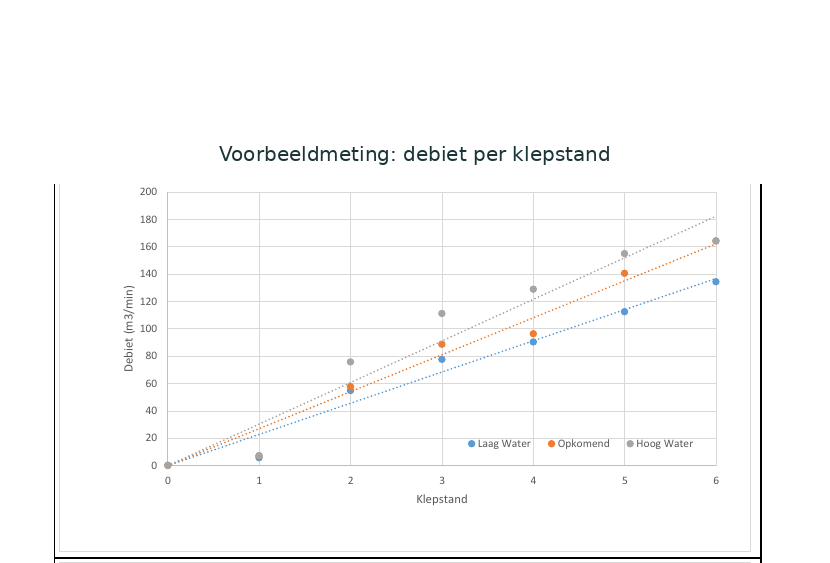

Grafiek van gemeten debiet tegenover klepstand bij verschillende waterstanden — Voorbeeld van het gemeten debiet per klepstand, uitgesplitst naar laag, opkomend en hoog water. Uitsnede uit een projectrapportage.

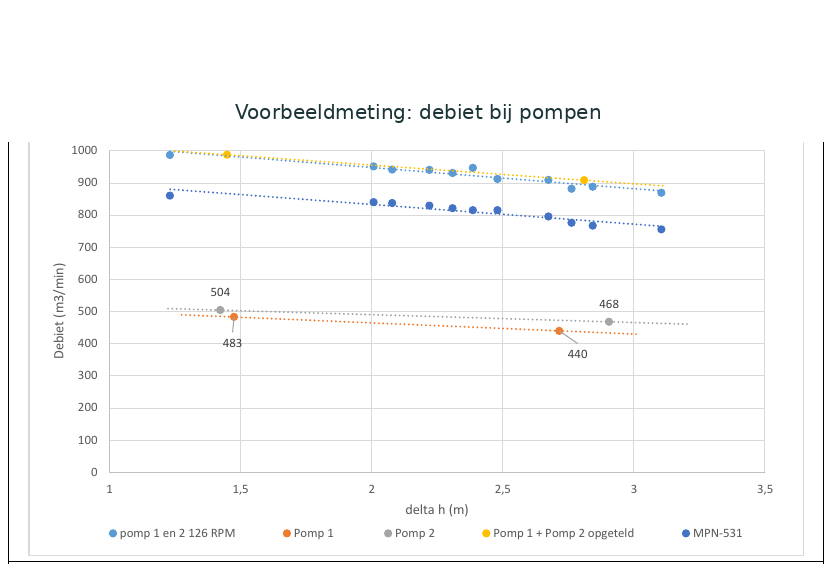

Grafiek van gemeten debieten bij het gemaal — Voorbeeld van meetwaarden bij verschillende pompstanden en verval. Uitsnede uit een projectrapportage.
