Inpeilen Weerdingermond

Het profiel van de watergang in kaart brengen

Veldwerk en meetapparatuur bij dit type project

PROJECT IN BEELD

Combinatie van handmetingen, Dopplermetingen en gegevensverwerking.

De vraag

Het profiel van de watergang in kaart brengen.

De aanpak

Bij de Weerdingermond in Ter Apel ging het om het vastleggen van de bodemligging. Op sommige plekken is met de hand een dwarsprofiel opgenomen, inclusief onderscheid tussen sliblaag en vaste bodem. Voor de ruimtelijke opname zijn de SonTek RiverSurveyor RS5 in verticale Dopplermodus en plaatsbepaling met een Juniper Geode gebruikt.

Wat het oplevert

De meetgegevens zijn in QGIS verwerkt tot een kaart met bodemcontouren en dwarsprofielen. Daarmee ontstaat een praktisch overzicht voor beoordeling van de watergang.

Resultaat in beeld

Uitsnede van de kleurrijke bodemcontour over de lengte van de watergang — Uitsnede uit de contourkaart. De kleurverschillen tonen de gemeten variatie in bodemligging; de onderliggende straatkaart is weggelaten.

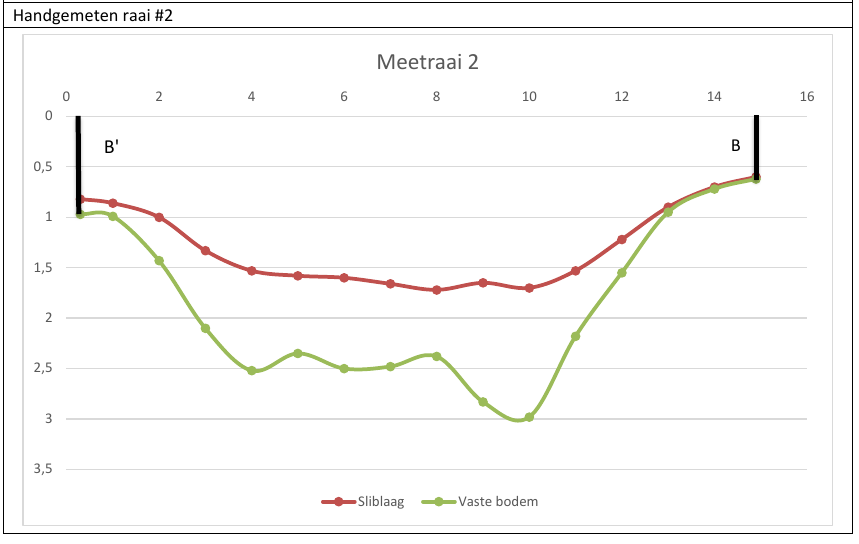

Dwarsprofiel met sliblaag en vaste bodem — Een handgemeten dwarsprofiel maakt het verschil tussen sliblaag en vaste bodem zichtbaar.
