IJkmetingen inlaten De Eendracht

Van klepstand en waterstand naar inzicht in debiet

Meetopstelling met geleide meetboot aan een inlaat in De Eendracht

PROJECT IN BEELD

De aangeleverde datasheet bevat meetreeksen. Hieronder staat een selectie van vijf punten van één inlaat; resultaten van andere inlaten kunnen we later toevoegen.

De vraag

Van klepstand en waterstand naar inzicht in debiet.

De aanpak

Voor vijf inlaten in het gebied De Eendracht is een meetaanpak opgesteld waarbij debiet wordt bepaald bij variërende buitenwaterstanden en verschillende klepstanden. De meetopzet gebruikt een ADCP RiverSurveyor RS5 in een open watergang.

Wat het oplevert

Het meetplan is gericht op het opstellen van een relatie per inlaatwerk met waterstand en klepstand als variabelen. De meetgegevens laten per inlaat zien hoe het debiet verandert bij verschillende klepstanden en waterstanden. Daarmee is de werking van de inlaten beter te beoordelen.

Resultaat in beeld

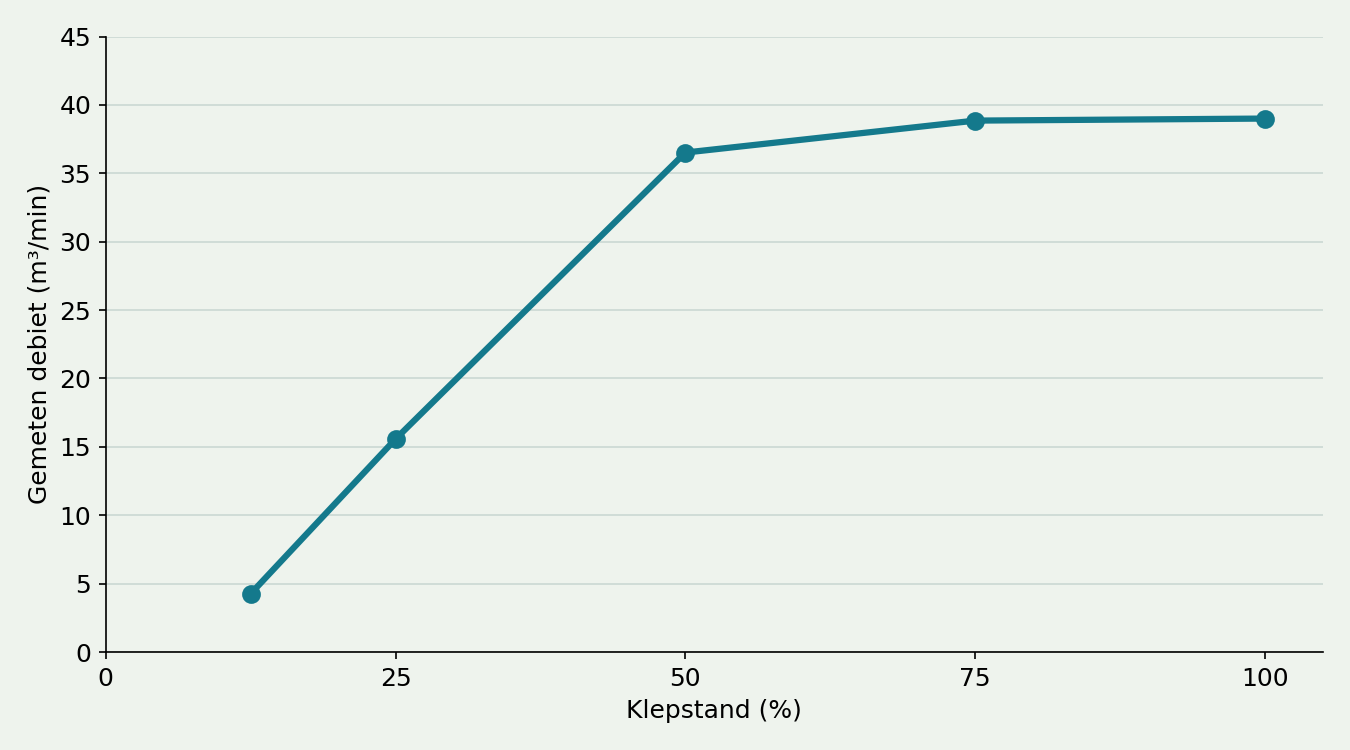

Gemeten debiet in kubieke meter per minuut bij vijf klepstanden — Vijf meetpunten van één inlaat op 25 augustus 2021. Het verval lag bij deze reeks tussen 1,97 en 2,01 meter. De plot laat zien hoe het debiet bij oplopende klepstand eerst stijgt en bij de hoogste standen in deze reeks afvlakt. Dit is een selectie uit de meetgegevens, geen algemene ijkcurve.
